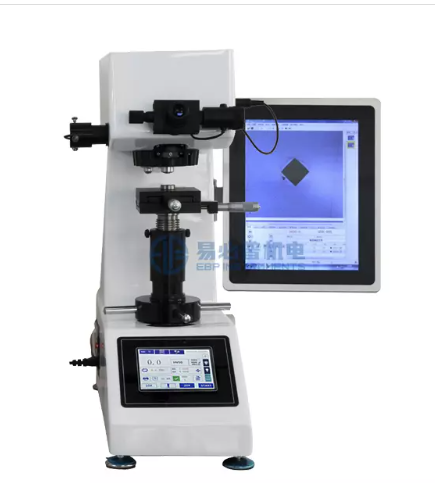

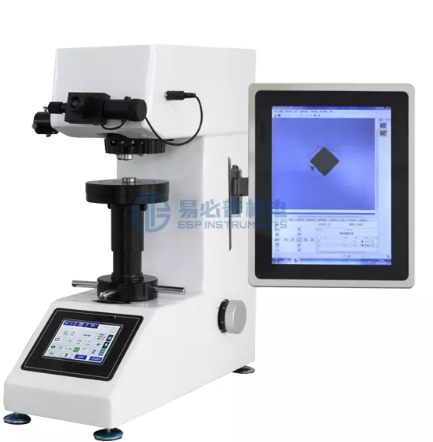

Máy đo độ cứng Vickers kỹ thuật số lấy nét tự động macro

Model

Thang đo lực/độ cứng thử nghiệm

eVIck-5CSY

0,3kg(2,94N),0,5kg(4,9N),1kg(9,8N), 2kg(19,6N), 3kg(29,4N), 5kg (49N)

HV0.3, HV0.5, HV1, HV2, HV3, HV5

eVIck-10CSY

0,3kg(2,94N),0,5kg(4,9N),1kg(9,8N), 3kg(29,4N),5kg(49N),10kg(98N)

HV0.3, HV0.5, HV1, HV3, HV5, HV10

eVIck-30CSY

1kg(9.8N),3kg(29.4N),5kg(49N),10kg(98N),20kg(196N), 30kg(294N)

HV1, HV3, HV5, HV10, HV20, HV30

eVIck-50CSY

1kg (9,8N), 5kg (49N), 10kg (98N), 20kg (196N), 30kg (294N), 50kg (490N)

HV1, HV5, HV10, HV20, HV30, HV50

Thang chuyển đổi độ cứng

HRA, HRB, HRC, HRD, HK, HBS, H15N, H30N, H45N, H15T, H30T, H45T

Quy trình thử nghiệm

Hoàn toàn tự động: Tự động lấy nét - Tự động nạp phim - Giữ ảnh - Tháo phim - Tự động đo - Tự động hiển thị giá trị độ cứng (tự động chuyển đổi giá trị độ cứng sang dạng quy đổi)

Hệ thống phần mềm HV

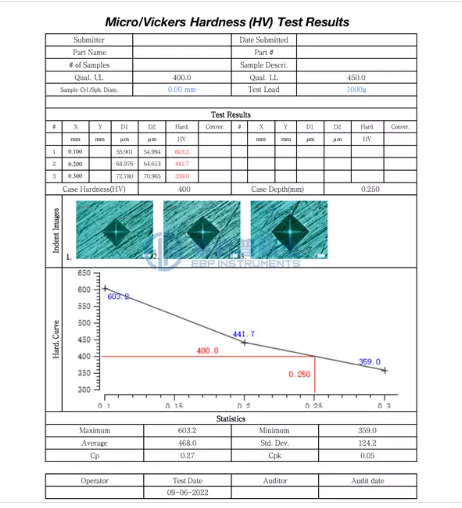

Camera 5 megapixel; ống nối camera và bộ chuyển đổi; phần mềm đo và phân tích hình ảnh vết lõm HV/HK chuyên nghiệp, hỗ trợ chế độ đo tự động và chế độ đo thủ công, tự động tạo báo cáo thử nghiệm ở định dạng Word/Excel.

Tốc độ tải

≤50μm/giây

Màn hình

Màn hình cảm ứng màu phía trước 5,5 inch + màn hình cảm ứng màu bên hông 12,1 inch

Đơn vị đo tối thiểu

0,125μm, 0,0625μm

Đầu dò

Đầu đo độ cứng hình chóp chữ nhật tiêu chuẩn (136º±0,5º)

Phạm vi giá trị độ cứng

5-3000HV, 8-4500HK

Hiển thị dữ liệu

Màn hình cảm ứng màu

Độ phóng đại tổng thể

Độ phóng đại: 100X (Để quan sát), 200X (Để đo lường)

400X (có thể mua thêm)

Phương thức tải

Tự động (Xếp hàng, giữ tải và dỡ hàng)

Thời gian lưu trú

1-99 giây (mỗi bước là 1 giây)

Chiều cao tối đa

180mm (Nếu làm việc với bàn XY: 160mm)

Độ sâu cổ họng

135mm

Nguồn sáng

Nguồn sáng lạnh LED

Nguồn điện

220V ± 5%, 50/60 Hz (có sẵn phiên bản 110V)

Bàn thử nghiệm XY (mua thêm không bắt buộc)

Kích thước: 100×100 mm, Phạm vi di chuyển tối đa: 25×25mm,

Tỷ lệ phân giải chuyển động: 0,01mm

Kích thước và trọng lượng tịnh của dụng cụ

600*220*700mm; 55kg

Tiêu chuẩn đã thực thi

GB/T4340, ASTM E384 & E92, EN-ISO 6507-2, JIS B-7734

Phụ kiện tiêu chuẩn

1 cái:

Thị kính điện tử 10X; Thấu kính vật kính 10X và 20X; Đầu đo độ cứng Vickers; Thước thủy; Bàn thử nghiệm cỡ lớn/trung bình/hình chữ V; Phần mềm đo độ cứng HV; Camera; Dây nguồn; Vỏ chống bụi; Sách hướng dẫn sử dụng; Bảng quy đổi độ cứng; Giấy chứng nhận chất lượng; Thẻ bảo hành; Hộp đựng phụ kiện

2 miếng: Khối tiêu chuẩn độ cứng

4 chi tiết: vít điều chỉnh ngang

Phụ kiện mua thêm tùy chọn

Ống kính vật kính 40X, Khối đo độ cứng, Thiết bị phân tích cấu trúc kim loại; Đầu đo độ cứng Knoop; Ngòi nổ, Đầu đo độ cứng kim cương Vickers
